Закладная деталь МН 146- 152
Закладные детали по серии 1.400.15 МН 146 ,МН 147, МН 148, МН 149, МН 150,МН 151 необходимы для крепления железобетонных конструкций между собой или же для присоединения различных навесных изделий (лестницы, козырьки и т.п.). Закладные детали — металлические пластины различной формы с наваренными на них металлическими анкерами, которые закладываются в конструкции до бетонирования для соединений сваркой сборных и сборно-монолитных железобетонных конструкций между собой и с другими конструкциями зданий и сооружений.
Мы изготавливаем закладные детали по серии 1.400.15 в соответствии с нормативно-технической документацией для данного вида изделий, при этом, учитывая все пожелания заказчика (при заказе учитывается марка стали, покрытие, маркировка и даже упаковка готовой продукции).
ЧЕРТЕЖ ОСНОВНЫХ УЗЛОВ ЗАКЛАДНЫХ ДЕТАЛЕЙ МН 146 — МН 152
Закладная деталь МН 146
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| В |
в₁ |
в₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 146-1 |
1.400-15.В1.160 |
250,0 |
90,0 |
35,0 |
10,0 |
14АIII |
540,0 |
— |
— |
10,1 |
| МН 146-2 |
1.400-15.В1.160-1 |
250,0 |
90,0 |
35,0 |
10,0 |
14АIII |
420,0 |
— |
— |
9,0 |
| МН 146-3 |
1.400-15.В1.160-2 |
250,0 |
90,0 |
35,0 |
10,0 |
14АIII |
320,0 |
— |
— |
8,0 |
| МН 146-4 |
1.400-15.В1.160-3 |
250,0 |
90,0 |
35,0 |
10,0 |
14АIII |
540,0 |
50,0 |
10,0 |
11,7 |
| МН 146-5 |
1.400-15.В1.160-4 |
250,0 |
90,0 |
35,0 |
10,0 |
14АIII |
420,0 |
50,0 |
10,0 |
10,6 |
| МН 146-6 |
1.400-15.В1.160-5 |
250,0 |
90,0 |
35,0 |
10,0 |
14АIII |
170,0 |
50,0 |
10,0 |
8,2 |
Закладная деталь МН 147
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| В |
в₁ |
в₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 147-1 |
1.400-15.В1.160-6 |
300,0 |
110,0 |
40,0 |
10,0 |
14АIII |
540,0 |
— |
— |
11,1 |
| МН 147-2 |
1.400-15.В1.160-7 |
300,0 |
110,0 |
40,0 |
10,0 |
14АIII |
420,0 |
— |
— |
10,0 |
| МН 147-3 |
1.400-15.В1.160-8 |
300,0 |
110,0 |
40,0 |
10,0 |
14АIII |
320,0 |
— |
— |
9,0 |
| МН 147-4 |
1.400-15.В1.160-9 |
300,0 |
110,0 |
40,0 |
10,0 |
14АIII |
540,0 |
50,0 |
10,0 |
12,7 |
| МН 147-5 |
1.400-15.В1.160-10 |
300,0 |
110,0 |
40,0 |
10,0 |
14АIII |
420,0 |
50,0 |
10,0 |
11,6 |
| МН 147-6 |
1.400-15.В1.160-11 |
300,0 |
110,0 |
40,0 |
10,0 |
14АIII |
170,0 |
50,0 |
10,0 |
9,2 |

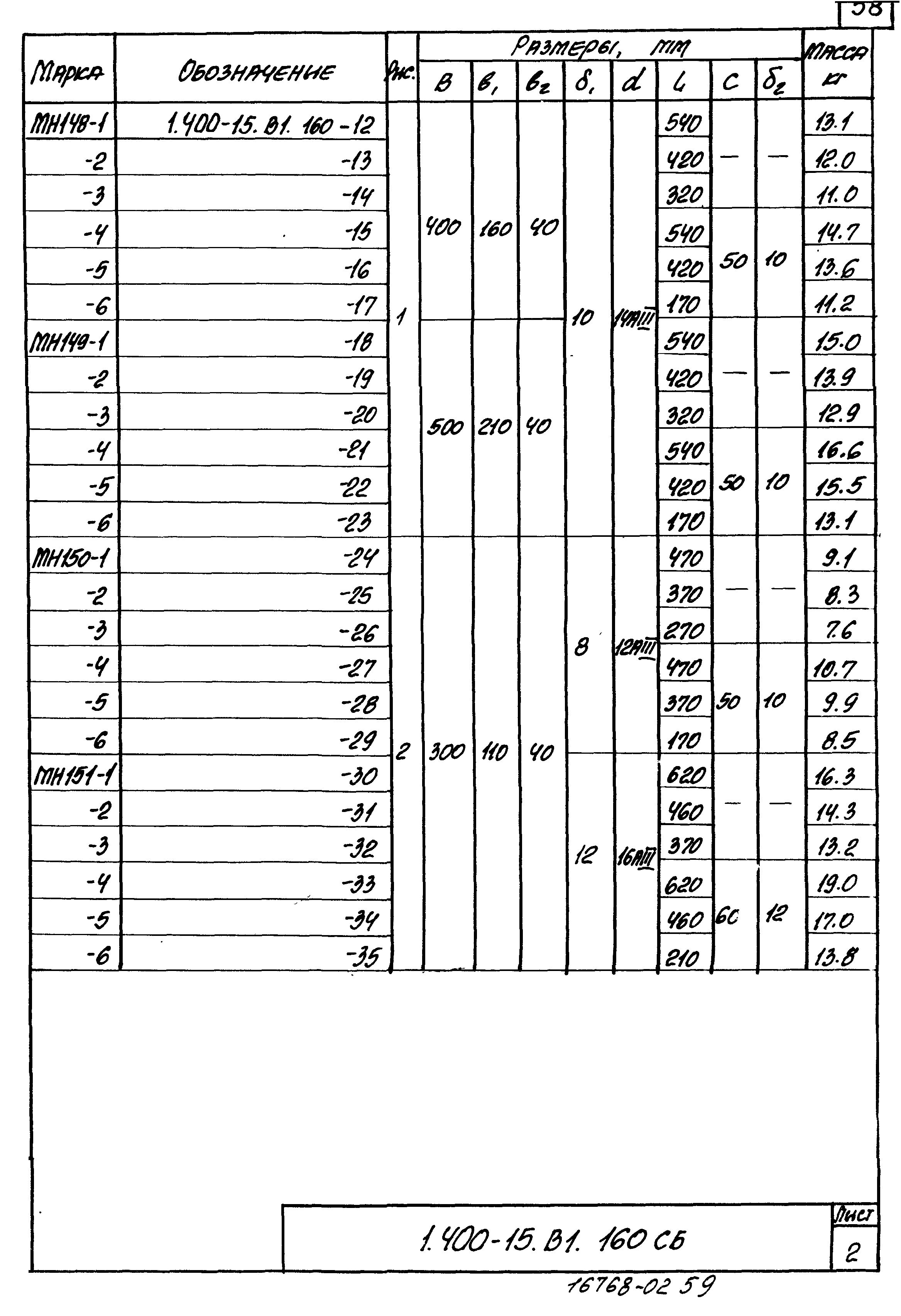

Закладная деталь МН 148
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| В |
в₁ |
в₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 148-1 |
1.400-15.В1.160-12 |
400,0 |
160,0 |
40,0 |
10,0 |
14АIII |
540,0 |
— |
— |
13,1 |
| МН 148-2 |
1.400-15.В1.160-13 |
400,0 |
160,0 |
40,0 |
10,0 |
14АIII |
420,0 |
— |
— |
12,0 |
| МН 148-3 |
1.400-15.В1.160-14 |
400,0 |
160,0 |
40,0 |
10,0 |
14АIII |
320,0 |
— |
— |
11,0 |
| МН 148-4 |
1.400-15.В1.160-15 |
400,0 |
160,0 |
40,0 |
10,0 |
14АIII |
540,0 |
50,0 |
10,0 |
14,7 |
| МН 148-5 |
1.400-15.В1.160-16 |
400,0 |
160,0 |
40,0 |
10,0 |
14АIII |
420,0 |
50,0 |
10,0 |
13,6 |
| МН 148-6 |
1.400-15.В1.160-17 |
400,0 |
160,0 |
40,0 |
10,0 |
14АIII |
170,0 |
50,0 |
10,0 |
11,2 |
Закладная деталь МН 149
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| В |
в₁ |
в₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 149-1 |
1.400-15.В1.160-18 |
500,0 |
120,0 |
40,0 |
10,0 |
14АIII |
540,0 |
— |
— |
15,0 |
| МН 149-2 |
1.400-15.В1.160-19 |
500,0 |
120,0 |
40,0 |
10,0 |
14АIII |
420,0 |
— |
— |
13,9 |
| МН 149-3 |
1.400-15.В1.160-20 |
500,0 |
120,0 |
40,0 |
10,0 |
14АIII |
320,0 |
— |
— |
12,9 |
| МН 149-4 |
1.400-15.В1.160-21 |
500,0 |
120,0 |
40,0 |
10,0 |
14АIII |
540,0 |
50,0 |
10,0 |
16,6 |
| МН 149-5 |
1.400-15.В1.160-22 |
500,0 |
120,0 |
40,0 |
10,0 |
14АIII |
420,0 |
50,0 |
10,0 |
15,5 |
| МН 149-6 |
1.400-15.В1.160-23 |
500,0 |
120,0 |
40,0 |
10,0 |
14АIII |
170,0 |
50,0 |
10,0 |
13,1 |
Закладная деталь МН 150
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| В |
в₁ |
в₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 150-1 |
1.400-15.В1.160-24 |
300,0 |
110,0 |
40,0 |
8,0 |
12AIII |
470,0 |
— |
— |
9,1 |
| МН 150-2 |
1.400-15.В1.160-25 |
300,0 |
110,0 |
40,0 |
8,0 |
12AIII |
370,0 |
— |
— |
8,3 |
| МН 150-3 |
1.400-15.В1.160-26 |
300,0 |
110,0 |
40,0 |
8,0 |
12AIII |
270,0 |
— |
— |
7,6 |
| МН 150-4 |
1.400-15.В1.160-27 |
300,0 |
110,0 |
40,0 |
8,0 |
12AIII |
470,0 |
50,0 |
10,0 |
10,7 |
| МН 150-5 |
1.400-15.В1.160-28 |
300,0 |
110,0 |
40,0 |
8,0 |
12AIII |
370,0 |
50,0 |
10,0 |
9,9 |
| МН 150-6 |
1.400-15.В1.160-29 |
300,0 |
110,0 |
40,0 |
8,0 |
12AIII |
170,0 |
50,0 |
10,0 |
8,5 |
Закладная деталь МН 151
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| В |
в₁ |
в₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 151-1 |
1.400-15.В1.160-30 |
300,0 |
110,0 |
40,0 |
12,0 |
16AIII |
620,0 |
— |
— |
16,3 |
| МН 151-2 |
1.400-15.В1.160-31 |
300,0 |
110,0 |
40,0 |
12,0 |
16AIII |
460,0 |
— |
— |
14,3 |
| МН151-3 |
1.400-15.В1.160-32 |
300,0 |
110,0 |
40,0 |
12,0 |
16AIII |
370,0 |
— |
— |
13,2 |
| МН 151-4 |
1.400-15.В1.160-33 |
300,0 |
110,0 |
40,0 |
12,0 |
16AIII |
620,0 |
60,0 |
12,0 |
19,0 |
| МН 151-5 |
1.400-15.В1.160-34 |
300,0 |
110,0 |
40,0 |
12,0 |
16AIII |
460,0 |
60,0 |
12,0 |
17,0 |
| МН 151-6 |
1.400-15.В1.160-35 |
300,0 |
110,0 |
40,0 |
12,0 |
16AIII |
210,0 |
60,0 |
12,0 |
13,8 |
Закладная деталь МН 152
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| В |
в₁ |
в₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 152-1 |
1.400-15.В1.170 |
400,0 |
160,0 |
40,0 |
8,0 |
12AIII |
470,0 |
— |
— |
11,3 |
| МН 152-2 |
1.400-15.В1.170-1 |
400,0 |
160,0 |
40,0 |
8,0 |
12AIII |
370,0 |
— |
— |
10,5 |
| МН 152-3 |
1.400-15.В1.170-2 |
400,0 |
160,0 |
40,0 |
8,0 |
12AIII |
270,0 |
— |
— |
9,7 |
| МН 152-4 |
1.400-15.В1.170-3 |
400,0 |
160,0 |
40,0 |
8,0 |
12AIII |
470,0 |
50,0 |
10,0 |
13,1 |
| МН 152-5 |
1.400-15.В1.170-4 |
400,0 |
160,0 |
40,0 |
8,0 |
12AIII |
370,0 |
50,0 |
10,0 |
12,3 |
| МН 152-6 |
1.400-15.В1.170-5 |
400,0 |
160,0 |
40,0 |
8,0 |
12AIII |
170,0 |
50,0 |
10,0 |
10,7 |
