Закладная деталь MН 101-104

  • Slider Image



     Закладные детали по серии 1.400.15 МН 101, МН 102, МН 103, МН 104  необходимы для крепления железобетонных конструкций между собой  или же для присоединения различных навесных изделий (лестницы, козырьки и т.п.). Закладные детали — металлические пластины различной формы с наваренными на них металлическими анкерами, которые закладываются в конструкции до бетонирования для соединений сваркой сборных и сборно-монолитных железобетонных конструкций между собой и с другими конструкциями зданий и сооружений.

     Мы изготавливаем закладные детали по серии 1.400.15 в соответствии с нормативно-технической документацией для данного вида изделий, при этом, учитывая все пожелания заказчика (при заказе учитывается марка стали, покрытие, маркировка и даже упаковка готовой продукции).

      Расчет стоимости заказа производится по предварительной заявке, которую вы можете отправить на электронную  почту или связавшись с нами по телефону.

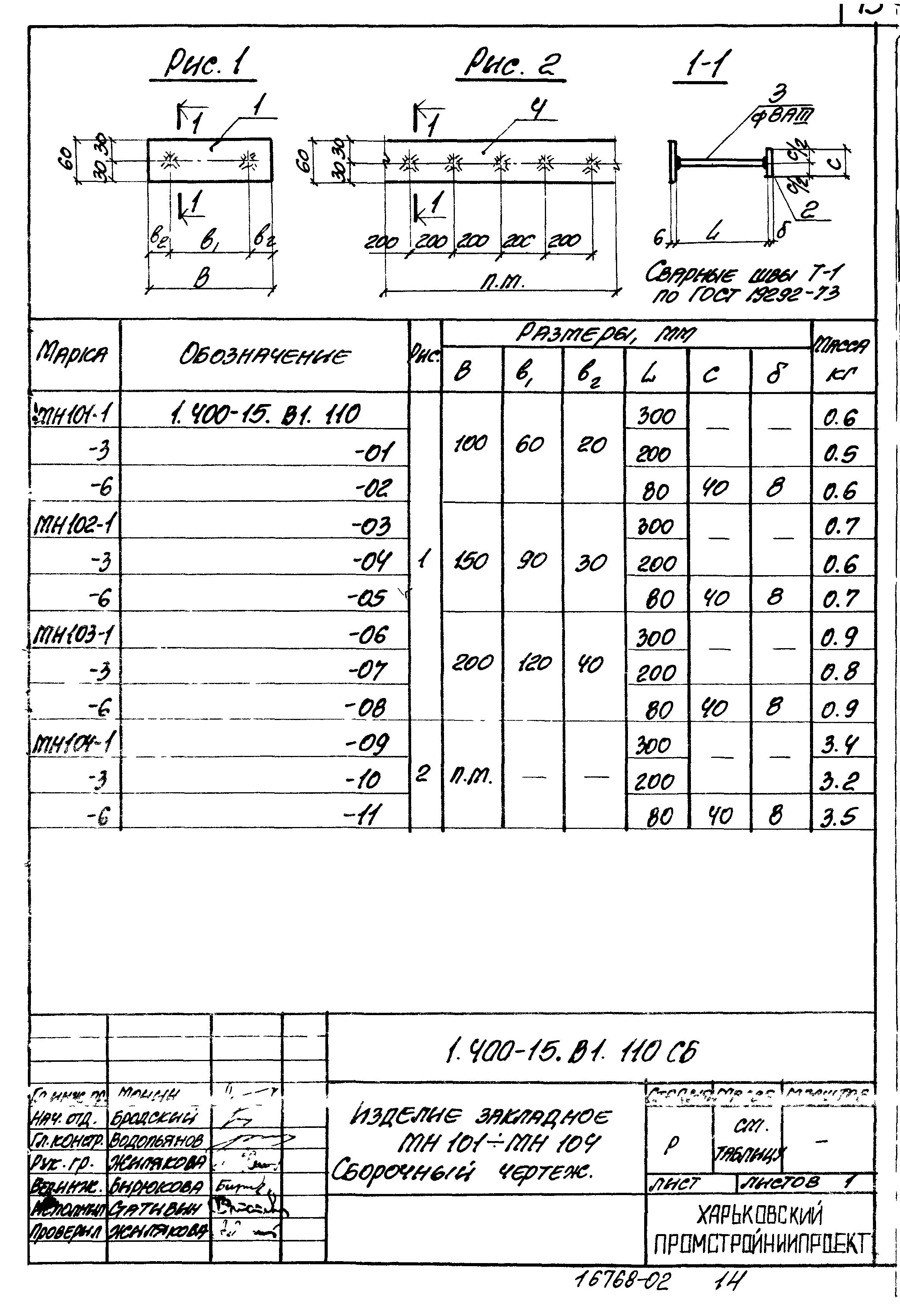

ЧЕРТЕЖ ОСНОВНЫХ УЗЛОВ ЗАКЛАДНЫХ ДЕТАЛЕЙ МН 101 — МН 103

Чертеж основных узлов закладных деталей МН 101 - МН 103

Закладная деталь МН 101

Марка Обозначение Размеры, мм Масса, кг
В в₁ в₂ L C δ
МН 101-1 1.400-15.В1.110 100,0 60,0 20,0 300,0 — — 0,6
МН 101-3 1.400-15.В1.110-1 100,0 60,0 20,0 200,0 — — 0,5
МН 101-6 1.400-15.В1.110-2 100,0 60,0 20,0 80,0 40,0 8,0 0,6

Закладная деталь МН 102

Марка Обозначение Размеры, мм Масса, кг
В в₁ в₂ L C δ
МН 102-1 1.400-15.В1.110-03 150,0 90,0 30,0 300,0 — — 0,7
МН 102-3 1.400-15.В1.110-04 150,0 90,0 30,0 200,0 — — 0,6
МН 102-6 1.400-15.В1.110-05 150,0 90,0 30,0 80,0 40,0 8,0 0,7

Закладная деталь МН 103

Марка Обозначение Размеры, мм Масса, кг
В B₁ B₂ L C δ
МН 103-1 1.400-15.В1.110-6 200,0 120,0 40,0 300,0 — — 0,9
МН 103-3 1.400-15.В1.110-7 200,0 120,0 40,0 200,0 — — 0,8
МН 103-6 1.400-15.В1.110-8 200,0 120,0 40,0 80,0 40,0 8,0 0,9

ЧЕРТЕЖ ОСНОВНЫХ УЗЛОВ ЗАКЛАДНОЙ ДЕТАЛИ МН 104

Чертеж основных узлов закладной детали МН 104

Закладная деталь МН 104

Марка Обозначение Размеры, мм Масса, кг
В B₁ B₂ L C δ
МН 104-1 1.400-15.В1.110-09 п.м. — — 300,0 — — 3,4
МН 104-3 1.400-15.В1.110-10 п.м. — — 200,0 — — 3,2
МН 104-6 1.400-15.В1.110-11 п.м. — — 80,0 40,0 8,0 3,5
