Закладная деталь МН 117-126
Закладные детали по серии 1.400.15 необходимы для крепления железобетонных конструкций между собой или же для присоединения различных навесных изделий (лестницы, козырьки и т.п.). Закладные детали — металлические пластины различной формы с наваренными на них металлическими анкерами, которые закладываются в конструкции до бетонирования для соединений сваркой сборных и сборно-монолитных железобетонных конструкций между собой и с другими конструкциями зданий и сооружений.
Мы изготавливаем закладные детали по серии 1.400.15 в соответствии с нормативно-технической документацией для данного вида изделий, при этом, учитывая все пожелания заказчика (при заказе учитывается марка стали, покрытие, маркировка и даже упаковка готовой продукции).
ЧЕРТЕЖ ОСНОВНЫХ УЗЛОВ ЗАКЛАДНЫХ ДЕТАЛЕЙ МН 117 — МН 126
Закладная деталь МН 117
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| А |
а₁ |
а₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 117-1 |
1.400-15.В1.130 |
200,0 |
120,0 |
40,0 |
6,0 |
8AIII |
300,0 |
— |
— |
2,4 |
| МН 117-2 |
1.400-15.В1.130-1 |
200,0 |
120,0 |
40,0 |
6,0 |
8AIII |
250,0 |
— |
— |
2,3 |
| МН 117-3 |
1.400-15.В1.130-2 |
200,0 |
120,0 |
40,0 |
6,0 |
8AIII |
200,0 |
— |
— |
2,2 |
| МН 117-4 |
1.400-15.В1.130-3 |
200,0 |
120,0 |
40,0 |
6,0 |
8AIII |
300,0 |
40,0 |
8,0 |
2,8 |
| МН 117-5 |
1.400-15.В1.130-4 |
200,0 |
120,0 |
40,0 |
6,0 |
8AIII |
250,0 |
40,0 |
8,0 |
2,7 |
| МН 117-6 |
1.400-15.В1.130-5 |
200,0 |
120,0 |
40,0 |
6,0 |
8AIII |
80,0 |
40,0 |
8,0 |
2,4 |
Закладная деталь МН 118
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| А |
а₁ |
а₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 118-1 |
1.400-15.В1.130-6 |
200,0 |
120,0 |
40,0 |
8,0 |
12AIII |
470,0 |
— |
— |
4,2 |
| МН 118-2 |
1.400-15.В1.130-7 |
200,0 |
120,0 |
40,0 |
8,0 |
12AIII |
370,0 |
— |
— |
3,8 |
| МН 118-3 |
1.400-15.В1.130-8 |
200,0 |
120,0 |
40,0 |
8,0 |
12AIII |
270,0 |
— |
— |
3,5 |
| МН 118-4 |
1.400-15.В1.130-9 |
200,0 |
120,0 |
40,0 |
8,0 |
12AIII |
470,0 |
50,0 |
10,0 |
5,0 |
| МН 118-5 |
1.400-15.В1.130-10 |
200,0 |
120,0 |
40,0 |
8,0 |
12AIII |
370,0 |
50,0 |
10,0 |
4,6 |
| МН 118-6 |
1.400-15.В1.130-11 |
200,0 |
120,0 |
40,0 |
8,0 |
12AIII |
170,0 |
50,0 |
10,0 |
3,9 |

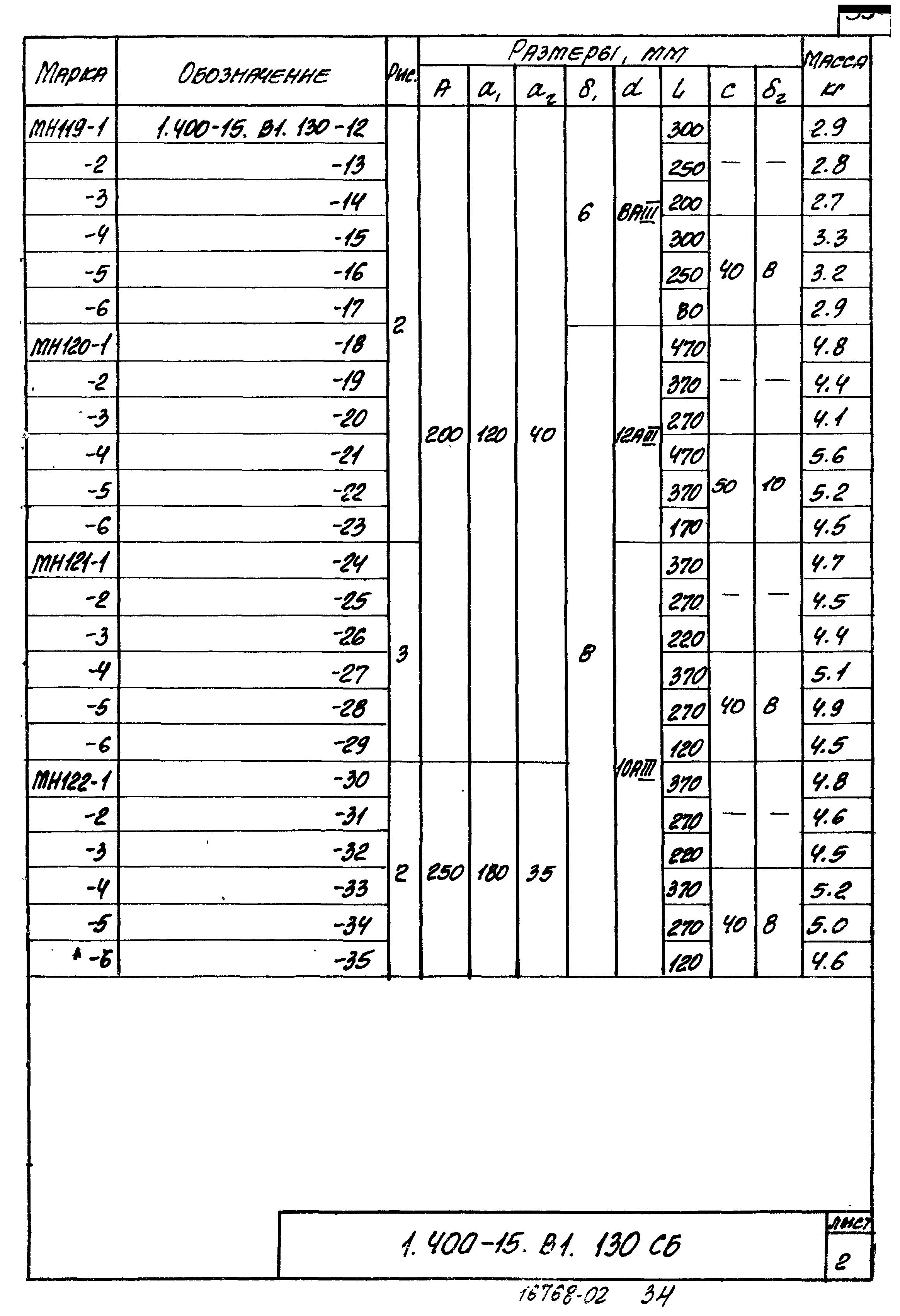

Закладная деталь МН 119
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| А |
а₁ |
а₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 119-1 |
1.400-15.В1.130-12 |
200,0 |
120,0 |
40,0 |
6,0 |
8AIII |
300,0 |
— |
— |
2,9 |
| МН 119-2 |
1.400-15.В1.130-13 |
200,0 |
120,0 |
40,0 |
6,0 |
8AIII |
250,0 |
— |
— |
2,8 |
| МН 119-3 |
1.400-15.В1.130-14 |
200,0 |
120,0 |
40,0 |
6,0 |
8AIII |
200,0 |
— |
— |
2,7 |
| МН 119-4 |
1.400-15.В1.130-15 |
200,0 |
120,0 |
40,0 |
6,0 |
8AIII |
300,0 |
40,0 |
8,0 |
3,3 |
| МН 119-5 |
1.400-15.В1.130-16 |
200,0 |
120,0 |
40,0 |
6,0 |
8AIII |
250,0 |
40,0 |
8,0 |
3,2 |
| МН 119-6 |
1.400-15.В1.130-17 |
200,0 |
120,0 |
40,0 |
6,0 |
8AIII |
80,0 |
40,0 |
8,0 |
2,9 |
Закладная деталь МН 120
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| А |
а₁ |
а₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 120-1 |
1.400-15.В1.130-18 |
200,0 |
120,0 |
40,0 |
8,0 |
12AIII |
470,0 |
— |
— |
4,8 |
| МН 120-2 |
1.400-15.В1.130-19 |
200,0 |
120,0 |
40,0 |
8,0 |
12AIII |
370,0 |
— |
— |
4,4 |
| МН 120-3 |
1.400-15.В1.130-20 |
200,0 |
120,0 |
40,0 |
8,0 |
12AIII |
270,0 |
— |
— |
4,1 |
| МН 120-4 |
1.400-15.В1.130-21 |
200,0 |
120,0 |
40,0 |
8,0 |
12AIII |
470,0 |
50,0 |
10,0 |
5,6 |
| МН 120-5 |
1.400-15.В1.130-22 |
200,0 |
120,0 |
40,0 |
8,0 |
12AIII |
370,0 |
50,0 |
10,0 |
5,2 |
| МН 120-6 |
1.400-15.В1.130-23 |
200,0 |
120,0 |
40,0 |
8,0 |
12AIII |
170,0 |
50,0 |
10,0 |
4,5 |
Закладная деталь МН 121
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| А |
а₁ |
а₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 121-1 |
1.400-15.В1.130-24 |
200,0 |
120,0 |
40,0 |
8,0 |
10AIII |
370,0 |
— |
— |
4,7 |
| МН 121-2 |
1.400-15.В1.130-25 |
200,0 |
120,0 |
40,0 |
8,0 |
10AIII |
270,0 |
— |
— |
4,5 |
| МН 121-3 |
1.400-15.В1.130-26 |
200,0 |
120,0 |
40,0 |
8,0 |
10AIII |
220,0 |
— |
— |
4,4 |
| МН 121-4 |
1.400-15.В1.130-27 |
200,0 |
120,0 |
40,0 |
8,0 |
10AIII |
370,0 |
40,0 |
8,0 |
5,1 |
| МН 121-5 |
1.400-15.В1.130-28 |
200,0 |
120,0 |
40,0 |
8,0 |
10AIII |
270,0 |
40,0 |
8,0 |
4,9 |
| МН 121-6 |
1.400-15.В1.130-29 |
200,0 |
120,0 |
40,0 |
8,0 |
10AIII |
120,0 |
40,0 |
8,0 |
4,5 |
Закладная деталь МН 122
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| А |
а₁ |
а₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 122-1 |
1.400-15.В1.130-30 |
250,0 |
180,0 |
35,0 |
8,0 |
10AIII |
370,0 |
— |
— |
4,8 |
| МН 122-2 |
1.400-15.В1.130-31 |
250,0 |
180,0 |
35,0 |
8,0 |
10AIII |
270,0 |
— |
— |
4,6 |
| МН 122-3 |
1.400-15.В1.130-32 |
250,0 |
180,0 |
35,0 |
8,0 |
10AIII |
220,0 |
— |
— |
4,5 |
| МН 122-4 |
1.400-15.В1.130-33 |
250,0 |
180,0 |
35,0 |
8,0 |
10AIII |
370,0 |
40,0 |
8,0 |
5,2 |
| МН 122-5 |
1.400-15.В1.130-34 |
250,0 |
180,0 |
35,0 |
8,0 |
10AIII |
270,0 |
40,0 |
8,0 |
5,0 |
| МН 122-6 |
1.400-15.В1.130-35 |
250,0 |
180,0 |
35,0 |
8,0 |
10AIII |
120,0 |
40,0 |
8,0 |
4,6 |
Закладная деталь МН 123
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| А |
а₁ |
а₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 123-1 |
1.400-15.В1.130-36 |
250,0 |
180,0 |
35,0 |
10,0 |
14AIII |
540,0 |
— |
— |
7,5 |
| МН 123-2 |
1.400-15.В1.130-37 |
250,0 |
180,0 |
35,0 |
10,0 |
14AIII |
420,0 |
— |
— |
6,9 |
| МН 123-3 |
1.400-15.В1.130-38 |
250,0 |
180,0 |
35,0 |
10,0 |
14AIII |
320,0 |
— |
— |
6,5 |
| МН 123-4 |
1.400-15.В1.130-39 |
250,0 |
180,0 |
35,0 |
10,0 |
14AIII |
540,0 |
50,0 |
10,0 |
8,3 |
| МН 123-5 |
1.400-15.В1.130-40 |
250,0 |
180,0 |
35,0 |
10,0 |
14AIII |
420,0 |
50,0 |
10,0 |
7,7 |
| МН 123-6 |
1.400-15.В1.130-41 |
250,0 |
180,0 |
35,0 |
10,0 |
14AIII |
170,0 |
50,0 |
10,0 |
6,5 |
Закладная деталь МН 124
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| А |
а₁ |
а₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 124-1 |
1.400-15.В1.130-42 |
250,0 |
180,0 |
35,0 |
8,0 |
10AIII |
370,0 |
— |
— |
5,6 |
| МН 124-2 |
1.400-15.В1.130-43 |
250,0 |
180,0 |
35,0 |
8,0 |
10AIII |
270,0 |
— |
— |
5,4 |
| МН 124-3 |
1.400-15.В1.130-44 |
250,0 |
180,0 |
35,0 |
8,0 |
10AIII |
220,0 |
— |
— |
5,3 |
| МН 124-4 |
1.400-15.В1.130-45 |
250,0 |
180,0 |
35,0 |
8,0 |
10AIII |
370,0 |
40,0 |
8,0 |
6,0 |
| МН 124-5 |
1.400-15.В1.130-46 |
250,0 |
180,0 |
35,0 |
8,0 |
10AIII |
270,0 |
40,0 |
8,0 |
5,8 |
| МН 124-6 |
1.400-15.В1.130-47 |
250,0 |
180,0 |
35,0 |
8,0 |
10AIII |
120,0 |
40,0 |
8,0 |
5,4 |
Закладная деталь МН 125
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| А |
а₁ |
а₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 125-1 |
1.400-15.В1.130-48 |
250,0 |
180,0 |
35,0 |
10,0 |
14AIII |
540,0 |
— |
— |
8,5 |
| МН 125-2 |
1.400-15.В1.130-49 |
250,0 |
180,0 |
35,0 |
10,0 |
14AIII |
420,0 |
— |
— |
7,9 |
| МН 125-3 |
1.400-15.В1.130-50 |
250,0 |
180,0 |
35,0 |
10,0 |
14AIII |
320,0 |
— |
— |
7,5 |
| МН 125-4 |
1.400-15.В1.130-51 |
250,0 |
180,0 |
35,0 |
10,0 |
14AIII |
540,0 |
50,0 |
10,0 |
9,3 |
| МН 125-5 |
1.400-15.В1.130-52 |
250,0 |
180,0 |
35,0 |
10,0 |
14AIII |
420,0 |
50,0 |
10,0 |
8,7 |
| МН 125-6 |
1.400-15.В1.130-53 |
250,0 |
180,0 |
35,0 |
10,0 |
14AIII |
170,0 |
50,0 |
10,0 |
7,5 |
Закладная деталь МН 126
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| А |
а₁ |
а₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 126-1 |
1.400-15.В1.130-54 |
300,0 |
220,0 |
40,0 |
8,0 |
12AIII |
470,0 |
— |
— |
7,4 |
| МН 126-2 |
1.400-15.В1.130-55 |
300,0 |
220,0 |
40,0 |
8,0 |
12AIII |
370,0 |
— |
— |
7,0 |
| МН 126-3 |
1.400-15.В1.130-56 |
300,0 |
220,0 |
40,0 |
8,0 |
12AIII |
270,0 |
— |
— |
6,7 |
| МН 126-4 |
1.400-15.В1.130-57 |
300,0 |
220,0 |
40,0 |
8,0 |
12AIII |
470,0 |
50,0 |
10,0 |
8,2 |
| МН 126-5 |
1.400-15.В1.130-58 |
300,0 |
220,0 |
40,0 |
8,0 |
12AIII |
370,0 |
50,0 |
10,0 |
7,8 |
| МН 126-6 |
1.400-15.В1.130-59 |
300,0 |
220,0 |
40,0 |
8,0 |
12AIII |
170,0 |
50,0 |
10,0 |
7,1 |
