Закладная деталь МН 127-132
Закладные детали по серии 1.400.15 необходимы для крепления железобетонных конструкций между собой или же для присоединения различных навесных изделий (лестницы, козырьки и т.п.). Закладные детали — металлические пластины различной формы с наваренными на них металлическими анкерами, которые закладываются в конструкции до бетонирования для соединений сваркой сборных и сборно-монолитных железобетонных конструкций между собой и с другими конструкциями зданий и сооружений.
Мы изготавливаем закладные детали по серии 1.400.15 в соответствии с нормативно-технической документацией для данного вида изделий, при этом, учитывая все пожелания заказчика (при заказе учитывается марка стали, покрытие, маркировка и даже упаковка готовой продукции).
ЧЕРТЕЖ ОСНОВНЫХ УЗЛОВ ЗАКЛАДНЫХ ДЕТАЛЕЙ МН 127 — МН 132
Закладная деталь МН 127
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| А |
а₁ |
а₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 127-1 |
1.400-15.В1.140 |
100,0 |
60,0 |
20,0 |
6,0 |
8AIII |
300,0 |
— |
— |
5,9 |
| МН 127-2 |
1.400-15.В1.140-1 |
100,0 |
60,0 |
20,0 |
6,0 |
8AIII |
250,0 |
— |
— |
5,7 |
| МН 127-3 |
1.400-15.В1.140-2 |
100,0 |
60,0 |
20,0 |
6,0 |
8AIII |
200,0 |
— |
— |
5,5 |
| МН 127-4 |
1.400-15.В1.140-3 |
100,0 |
60,0 |
20,0 |
6,0 |
8AIII |
300,0 |
40,0 |
8,0 |
6,9 |
| МН 127-5 |
1.400-15.В1.140-4 |
100,0 |
60,0 |
20,0 |
6,0 |
8AIII |
250,0 |
40,0 |
8,0 |
6,7 |
| МН 127-6 |
1.400-15.В1.140-5 |
100,0 |
60,0 |
20,0 |
6,0 |
8AIII |
80,0 |
40,0 |
8,0 |
6,0 |
Закладная деталь МН 128
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| А |
а₁ |
а₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 128-1 |
1.400-15.В1.140-6 |
150,0 |
90,0 |
30,0 |
6,0 |
8AIII |
300,0 |
— |
— |
8,3 |
| МН 128-2 |
1.400-15.В1.140-7 |
150,0 |
90,0 |
30,0 |
6,0 |
8AIII |
250,0 |
— |
— |
8,1 |
| МН 128-3 |
1.400-15.В1.140-8 |
150,0 |
90,0 |
30,0 |
6,0 |
8AIII |
200,0 |
— |
— |
7,9 |
| МН 128-4 |
1.400-15.В1.140-9 |
150,0 |
90,0 |
30,0 |
6,0 |
8AIII |
300,0 |
40,0 |
8,0 |
9,3 |
| МН 128-5 |
1.400-15.В1.140-10 |
150,0 |
90,0 |
30,0 |
6,0 |
8AIII |
250,0 |
40,0 |
8,0 |
9,1 |
| МН 128-6 |
1.400-15.В1.140-11 |
150,0 |
90,0 |
30,0 |
6,0 |
8AIII |
80,0 |
40,0 |
8,0 |
8,4 |

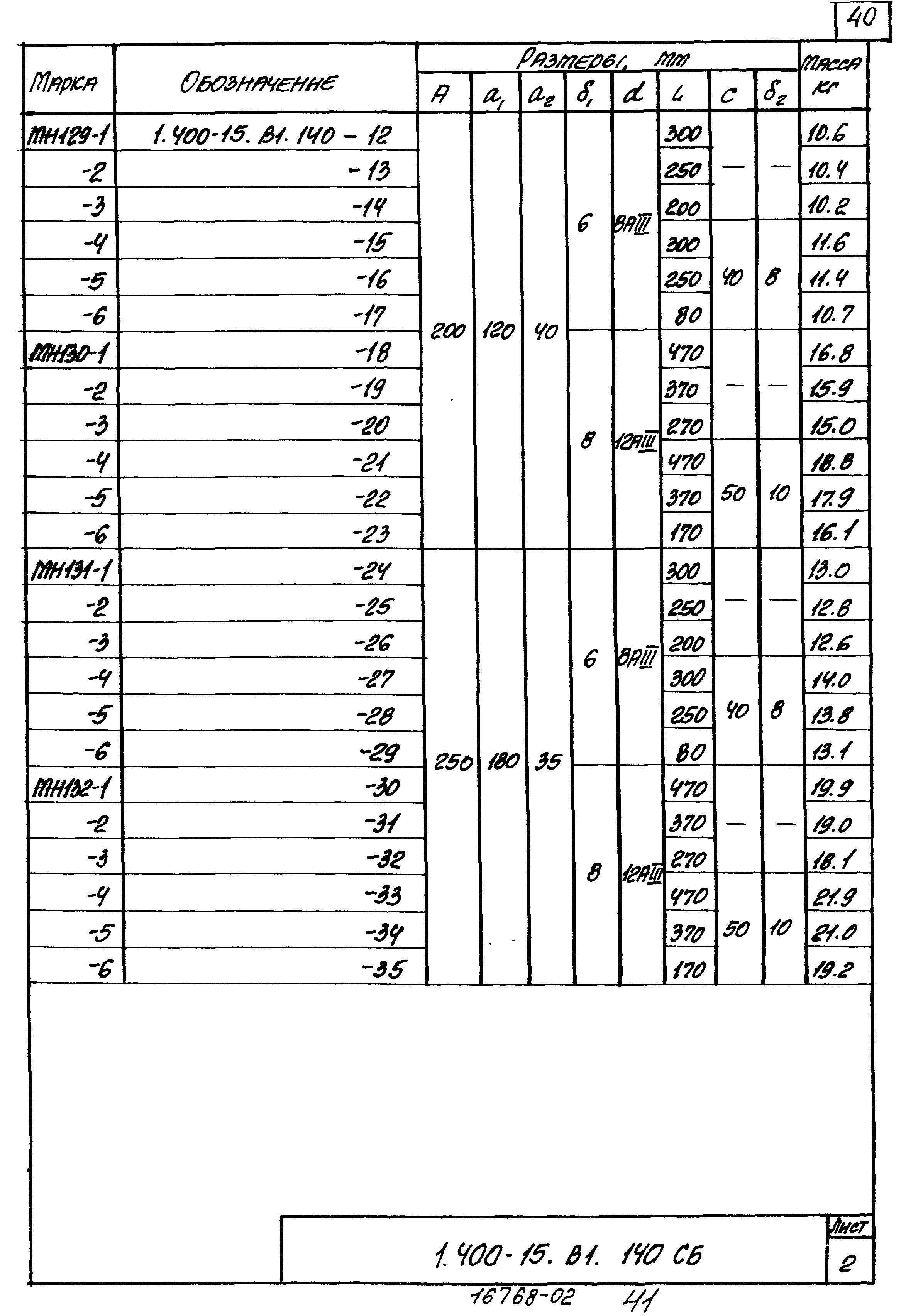

Закладная деталь МН 129
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| А |
а₁ |
а₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 129-1 |
1.400-15.В1.140-12 |
200,0 |
120,0 |
40,0 |
6,0 |
8AIII |
300,0 |
— |
— |
10,6 |
| МН 129-2 |
1.400-15.В1.140-13 |
200,0 |
120,0 |
40,0 |
6,0 |
8AIII |
250,0 |
— |
— |
10,4 |
| МН 129-3 |
1.400-15.В1.140-14 |
200,0 |
120,0 |
40,0 |
6,0 |
8AIII |
200,0 |
— |
— |
10,2 |
| МН 129-4 |
1.400-15.В1.140-15 |
200,0 |
120,0 |
40,0 |
6,0 |
8AIII |
300,0 |
40,0 |
8,0 |
11,6 |
| МН 129-5 |
1.400-15.В1.140-16 |
200,0 |
120,0 |
40,0 |
6,0 |
8AIII |
250,0 |
40,0 |
8,0 |
11,4 |
| МН 129-6 |
1.400-15.В1.140-17 |
200,0 |
120,0 |
40,0 |
6,0 |
8AIII |
80,0 |
40,0 |
8,0 |
10,7 |
Закладная деталь МН 130
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| А |
а₁ |
а₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 130-1 |
1.400-15.В1.140-18 |
200,0 |
120,0 |
40,0 |
8,0 |
12AIII |
470,0 |
— |
— |
16,8 |
| МН 130-2 |
1.400-15.В1.140-19 |
200,0 |
120,0 |
40,0 |
8,0 |
12AIII |
370,0 |
— |
— |
15,9 |
| МН 130-3 |
1.400-15.В1.140-20 |
200,0 |
120,0 |
40,0 |
8,0 |
12AIII |
270,0 |
— |
— |
15,0 |
| МН 130-4 |
1.400-15.В1.140-21 |
200,0 |
120,0 |
40,0 |
8,0 |
12AIII |
470,0 |
50,0 |
10,0 |
18,8 |
| МН 130-5 |
1.400-15.В1.140-22 |
200,0 |
120,0 |
40,0 |
8,0 |
12AIII |
370,0 |
50,0 |
10,0 |
17,9 |
| МН 130-6 |
1.400-15.В1.140-23 |
200,0 |
120,0 |
40,0 |
8,0 |
12AIII |
170,0 |
50,0 |
10,0 |
16,1 |
Закладная деталь МН 131
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| А |
а₁ |
а₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 131-1 |
1.400-15.В1.140-24 |
250,0 |
180,0 |
35,0 |
6,0 |
8AIII |
300,0 |
— |
— |
13,0 |
| МН 131-2 |
1.400-15.В1.140-25 |
250,0 |
180,0 |
35,0 |
6,0 |
8AIII |
250,0 |
— |
— |
12,8 |
| МН 131-3 |
1.400-15.В1.140-26 |
250,0 |
180,0 |
35,0 |
6,0 |
8AIII |
200,0 |
— |
— |
12,6 |
| МН 131-4 |
1.400-15.В1.140-27 |
250,0 |
180,0 |
35,0 |
6,0 |
8AIII |
300,0 |
40,0 |
8,0 |
14,0 |
| МН 131-5 |
1.400-15.В1.140-28 |
250,0 |
180,0 |
35,0 |
6,0 |
8AIII |
250,0 |
40,0 |
8,0 |
13,8 |
| МН 131-6 |
1.400-15.В1.140-29 |
250,0 |
180,0 |
35,0 |
6,0 |
8AIII |
80,0 |
40,0 |
8,0 |
13,1 |
Закладная деталь МН 132
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| А |
а₁ |
а₂ |
δ1 |
d |
L |
C |
δ2 |
| МН 132-1 |
1.400-15.В1.140-30 |
250,0 |
180,0 |
35,0 |
8,0 |
12AIII |
470,0 |
— |
— |
19,9 |
| МН 132-2 |
1.400-15.В1.140-31 |
250,0 |
180,0 |
35,0 |
8,0 |
12AIII |
370,0 |
— |
— |
19,0 |
| МН 132-3 |
1.400-15.В1.140-32 |
250,0 |
180,0 |
35,0 |
8,0 |
12AIII |
270,0 |
— |
— |
18,1 |
| МН 132-4 |
1.400-15.В1.140-33 |
250,0 |
180,0 |
35,0 |
8,0 |
12AIII |
470,0 |
50,0 |
10,0 |
21,9 |
| МН 132-5 |
1.400-15.В1.140-34 |
250,0 |
180,0 |
35,0 |
8,0 |
12AIII |
370,0 |
50,0 |
10,0 |
21,0 |
| МН 132-6 |
1.400-15.В1.140-35 |
250,0 |
180,0 |
35,0 |
8,0 |
12AIII |
170,0 |
50,0 |
10,0 |
19,2 |
