Закладная деталь МН 163-164
Закладные детали по серии 1.400.15 МН 163, МН 164, необходимы для крепления железобетонных конструкций между собой или же для присоединения различных навесных изделий (лестницы, козырьки и т.п.). Закладные детали — металлические пластины различной формы с наваренными на них металлическими анкерами, которые закладываются в конструкции до бетонирования для соединений сваркой сборных и сборно-монолитных железобетонных конструкций между собой и с другими конструкциями зданий и сооружений.
Мы изготавливаем закладные детали по серии 1.400.15 в соответствии с нормативно-технической документацией для данного вида изделий, при этом, учитывая все пожелания заказчика (при заказе учитывается марка стали, покрытие, маркировка и даже упаковка готовой продукции).

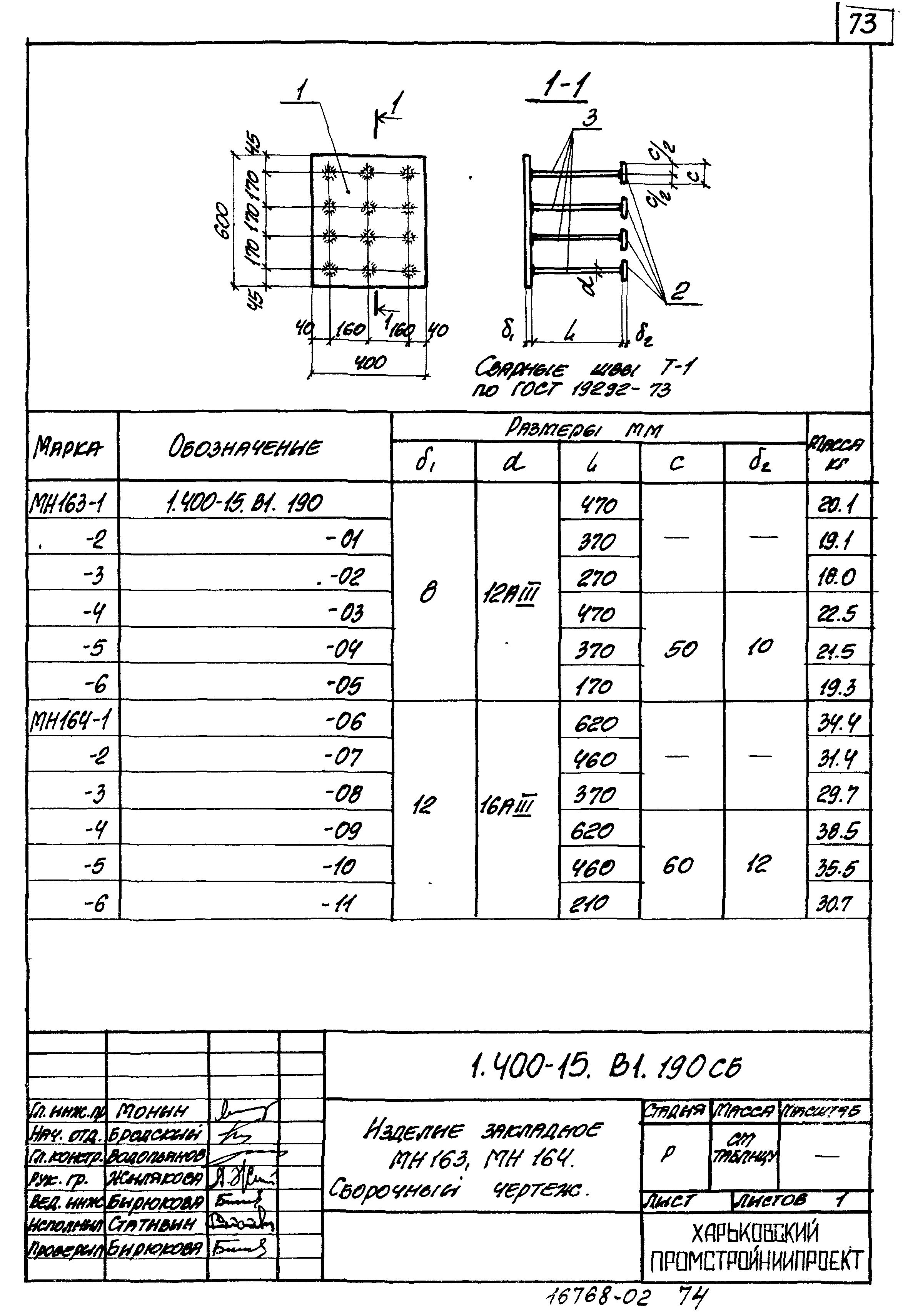

ЧЕРТЕЖ ОСНОВНЫХ УЗЛОВ ЗАКЛАДНЫХ ДЕТАЛЕЙ МН 163 — МН 164
Закладная деталь МН 163
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| δ1 |
d |
L |
C |
δ2 |
| МН 163-1 |
1.400-15.В1.190 |
8,0 |
12АIII |
470,0 |
— |
— |
20,1 |
| МН 163-2 |
1.400-15.В1.190-1 |
8,0 |
12АIII |
370,0 |
— |
— |
19,1 |
| МН 163-3 |
1.400-15.В1.190-2 |
8,0 |
12АIII |
270,0 |
— |
— |
18,0 |
| МН 163-4 |
1.400-15.В1.190-3 |
8,0 |
12АIII |
470,0 |
50,0 |
10,0 |
22,5 |
| МН 163-5 |
1.400-15.В1.190-4 |
8,0 |
12АIII |
370,0 |
50,0 |
10,0 |
21,5 |
| МН 163-6 |
1.400-15.В1.190-5 |
8,0 |
12АIII |
170,0 |
50,0 |
10,0 |
19,3 |
Закладная деталь МН 164
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| δ1 |
d |
L |
C |
δ2 |
| МН 164-1 |
1.400-15.В1.190-6 |
12,0 |
16АIII |
620,0 |
— |
— |
34,4 |
| МН 164-2 |
1.400-15.В1.190-7 |
12,0 |
16АIII |
460,0 |
— |
— |
31,4 |
| МН 164-3 |
1.400-15.В1.190-8 |
12,0 |
16АIII |
370,0 |
— |
— |
29,7 |
| МН 164-4 |
1.400-15.В1.190-9 |
12,0 |
16АIII |
620,0 |
60,0 |
12,0 |
38,5 |
| МН 164-5 |
1.400-15.В1.190-10 |
12,0 |
16АIII |
460,0 |
60,0 |
12,0 |
35,5 |
| МН 164-6 |
1.400-15.В1.190-11 |
12,0 |
16АIII |
210,0 |
60,0 |
12,0 |
30,7 |
