Закладная деталь МН 218-222
Закладные детали по серии 1.400.15 МН 218,МН 219,МН 220,МН 221,МН 222, необходимы для крепления железобетонных конструкций между собой или же для присоединения различных навесных изделий (лестницы, козырьки и т.п.). Закладные детали — металлические пластины различной формы с наваренными на них металлическими анкерами, которые закладываются в конструкции до бетонирования для соединений сваркой сборных и сборно-монолитных железобетонных конструкций между собой и с другими конструкциями зданий и сооружений.
Мы изготавливаем закладные детали по серии 1.400.15 в соответствии с нормативно-технической документацией для данного вида изделий, при этом, учитывая все пожелания заказчика (при заказе учитывается марка стали, покрытие, маркировка и даже упаковка готовой продукции).

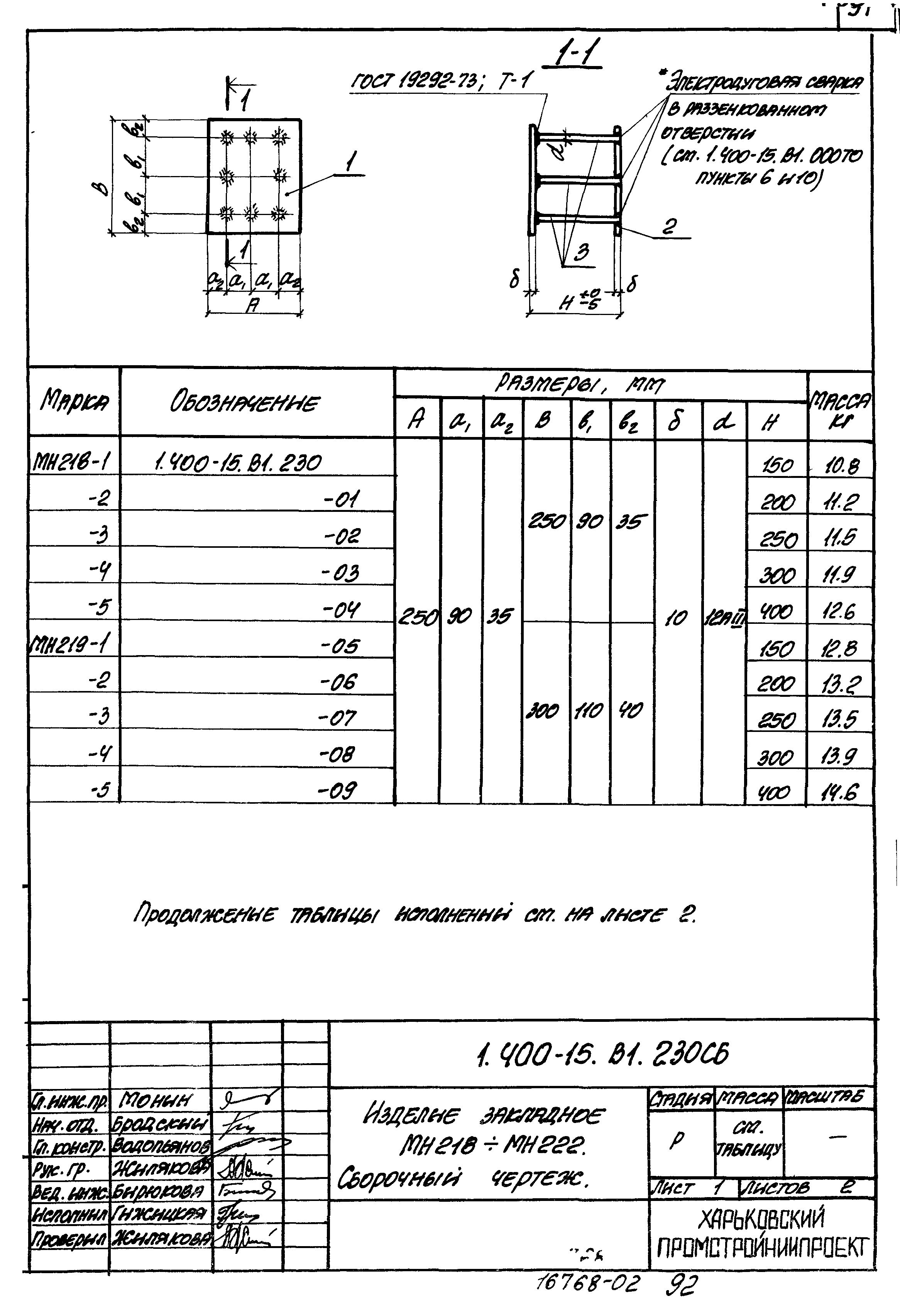

ЧЕРТЕЖ ОСНОВНЫХ УЗЛОВ ЗАКЛАДНЫХ ДЕТАЛЕЙ МН 218 — МН 222
Закладная деталь МН 218
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| А |
а₁ |
a₂ |
В |
в₁ |
в₂ |
d |
Н |
| МН 218-1 |
1.400-15.В1.230-0 |
250 |
90 |
35 |
250 |
90 |
35 |
12АIII |
150 |
10,8 |
| МН 218-2 |
1.400-15.В1.230-1 |
250 |
90 |
35 |
250 |
90 |
35 |
12АIII |
200 |
11,2 |
| МН 218-3 |
1.400-15.В1.230-2 |
250 |
90 |
35 |
250 |
90 |
35 |
12АIII |
250 |
11,5 |
| МН 218-4 |
1.400-15.В1.230-3 |
250 |
90 |
35 |
250 |
90 |
35 |
12АIII |
300 |
11,9 |
| МН 218-5 |
1.400-15.В1.230-4 |
250 |
90 |
35 |
250 |
90 |
35 |
12АIII |
400 |
12,6 |
Закладная деталь МН 219
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| А |
а₁ |
a₂ |
В |
в₁ |
в₂ |
d |
Н |
| МН 219-1 |
1.400-15.В1.230-5 |
250,0 |
90,0 |
35,0 |
300,0 |
110,0 |
40,0 |
12АIII |
150,0 |
12,8 |
| МН 219-2 |
1.400-15.В1.230-6 |
250,0 |
90,0 |
35,0 |
300,0 |
110,0 |
40,0 |
12АIII |
200,0 |
13,2 |
| МН 219-3 |
1.400-15.В1.230-7 |
250,0 |
90,0 |
35,0 |
300,0 |
110,0 |
40,0 |
12АIII |
250,0 |
13,5 |
| МН 219-4 |
1.400-15.В1.230-8 |
250,0 |
90,0 |
35,0 |
300,0 |
110,0 |
40,0 |
12АIII |
300,0 |
13,9 |
| МН 219-5 |
1.400-15.В1.230-9 |
250,0 |
90,0 |
35,0 |
300,0 |
110,0 |
40,0 |
12АIII |
400,0 |
14,6 |
Закладная деталь МН 220
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| А |
а₁ |
a₂ |
В |
в₁ |
в₂ |
d |
Н |
| МН 220-1 |
1.400-15.В1.230-10 |
250,0 |
90,0 |
35,0 |
400,0 |
160,0 |
40,0 |
10АIII |
150,0 |
13,3 |
| МН 220-2 |
1.400-15.В1.230-11 |
250,0 |
90,0 |
35,0 |
400,0 |
160,0 |
40,0 |
10АIII |
200,0 |
13,6 |
| МН 220-3 |
1.400-15.В1.230-12 |
250,0 |
90,0 |
35,0 |
400,0 |
160,0 |
40,0 |
10АIII |
250,0 |
13,8 |
| МН 220-4 |
1.400-15.В1.230-13 |
250,0 |
90,0 |
35,0 |
400,0 |
160,0 |
40,0 |
10АIII |
300,0 |
14,0 |
| МН 220-5 |
1.400-15.В1.230-14 |
250,0 |
90,0 |
35,0 |
400,0 |
160,0 |
40,0 |
10АIII |
400,0 |
14,5 |
Закладная деталь МН 221
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| А |
а₁ |
a₂ |
В |
в₁ |
в₂ |
d |
Н |
| МН 221-3 |
1.400-15.В1.230-15 |
250,0 |
90 |
35,0 |
500,0 |
210,0 |
40,0 |
10АIII |
250,0 |
16,5 |
| МН 221-4 |
1.400-15.В1.230-16 |
250,0 |
90,0 |
35,0 |
500,0 |
210,0 |
40,0 |
10АIII |
300,0 |
16,8 |
| МН 221-5 |
1.400-15.В1.230-17 |
250,0 |
90,0 |
35,0 |
500,0 |
210,0 |
40,0 |
10АIII |
400,0 |
17,0 |
| МН 221-6 |
1.400-15.В1.230-18 |
250,0 |
90,0 |
35,0 |
500,0 |
210,0 |
40,0 |
10АIII |
500,0 |
17,2 |
| МН 221-7 |
1.400-15.В1.230-19 |
250,0 |
90,0 |
35,0 |
500,0 |
210,0 |
40,0 |
10АIII |
600,0 |
17,7 |
Закладная деталь МН 222
| Марка |
Обозначение |
Размеры, мм |
Масса, кг |
| А |
а₁ |
a₂ |
В |
в₁ |
в₂ |
d |
Н |
| МН 222-3 |
1.400-15.В1.230-20 |
300,0 |
110,0 |
40,0 |
300,0 |
110,0 |
40,0 |
16АIII |
250,0 |
20,0 |
| МН 222-4 |
1.400-15.В1.230-21 |
300,0 |
110,0 |
40,0 |
300,0 |
110,0 |
40,0 |
16АIII |
300,0 |
20,7 |
| МН 222-5 |
1.400-15.В1.230-22 |
300,0 |
110,0 |
40,0 |
300,0 |
110,0 |
40,0 |
16АIII |
400,0 |
22,0 |
| МН 222-6 |
1.400-15.В1.230-23 |
300,0 |
110,0 |
40,0 |
300,0 |
110,0 |
40,0 |
16АIII |
500,0 |
23,2 |
| МН 222-7 |
1.400-15.В1.230-24 |
300,0 |
110,0 |
40,0 |
300,0 |
110,0 |
40,0 |
16АIII |
600,0 |
24,4 |
